Паспорт

Устройства Замкнутого
Водоснабжения
"UZV2000"

ООО "Рыбный дом"

г. Саратов, 2020 год

Настоящий документ является
собственностью ООО "Рыбный дом" и не может быть полностью или частично воспроизведен, тиражирован и распространен без разрешения руководства ООО "Рыбный дом"

Паспорт

Устройства Замкнутого
Водоснабжения
"UZV 2000"

ООО "Рыбный дом"

г. Саратов, 2020 год

Настоящий документ является
собственностью ООО "Рыбный дом" и не может быть полностью или частично воспроизведен, тиражирован и распространен без разрешения руководства ООО "Рыбный дом"

Проектирование, производство и монтаж
Установок Замкнутого Водоснабжения для
разведения ценных пород рыбы

Проектирование, производство
и монтаж Установок Замкнутого Водоснабжения для разведения ценных пород рыбы

1.1. Настоящий паспорт является документом, совмещающим в себе паспорт и техническое описание, удостоверяющий гарантированные предприятием - изготовителем основные технические характеристики.


1.2. При разработке эксплуатационных документов на оборудование были использованы:

-ГОСТ 2.601-2013 «Эксплуатационные документы»;

-ГОСТ 2.610-2013 «Правила выполнения эксплуатационных документов»;

-ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности»;

-ПОТ РО-14000-002-98 «Положение. Обеспечение безопасности производственного оборудования»;

- «Технический регламент о безопасности машин и оборудования» (постановление Правительства № 753 от 15.09.2009 г.;

- Постановление Правительства РФ N 982 от 01.12.2009 (ред. от 02.04.2015) "Об утверждении единого перечня продукции, подлежащей обязательной сертификации, и единого перечня

продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствии".


1.3. Виды, комплектность и форму выполнения эксплуатационных документов, устанавливает разработчик, если это не оговорено в техническом задании.


1.4. Допускается отдельные части, разделы и подразделы паспорта (ПС) объединять или исключать, а также вводить новые в зависимости от особенностей изделий конкретных видов техники с учетом их спецификаций, объема и условий эксплуатации.

2.1. Назначение

2.1.1. Устройство Замкнутого Водоснабжения «UZV 2000» (в дальнейшем – «UZV 2000») предназначено для индустриального выращивания ценных пород рыб (осетровых пород, радужной форели) интенсивным способом.

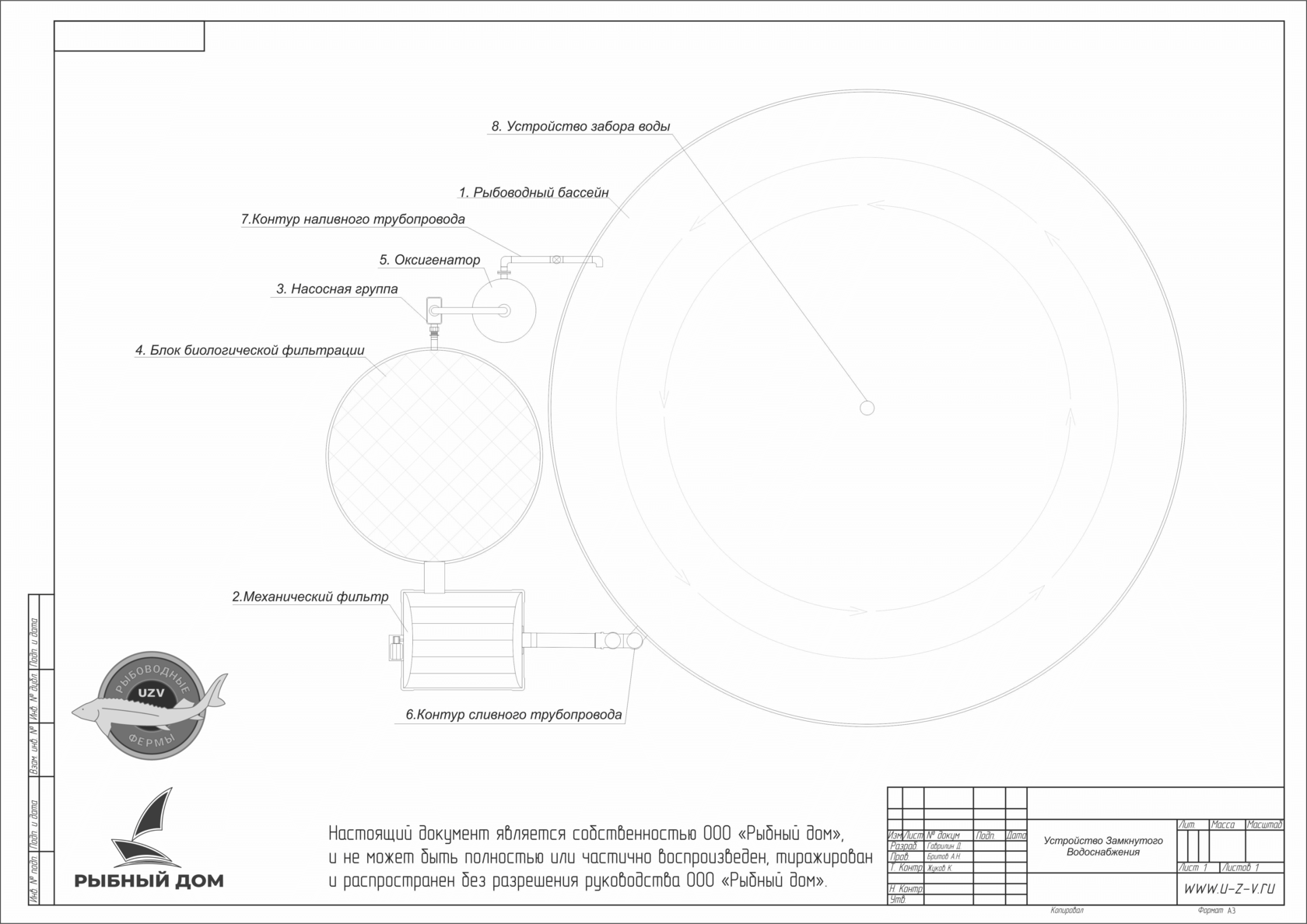

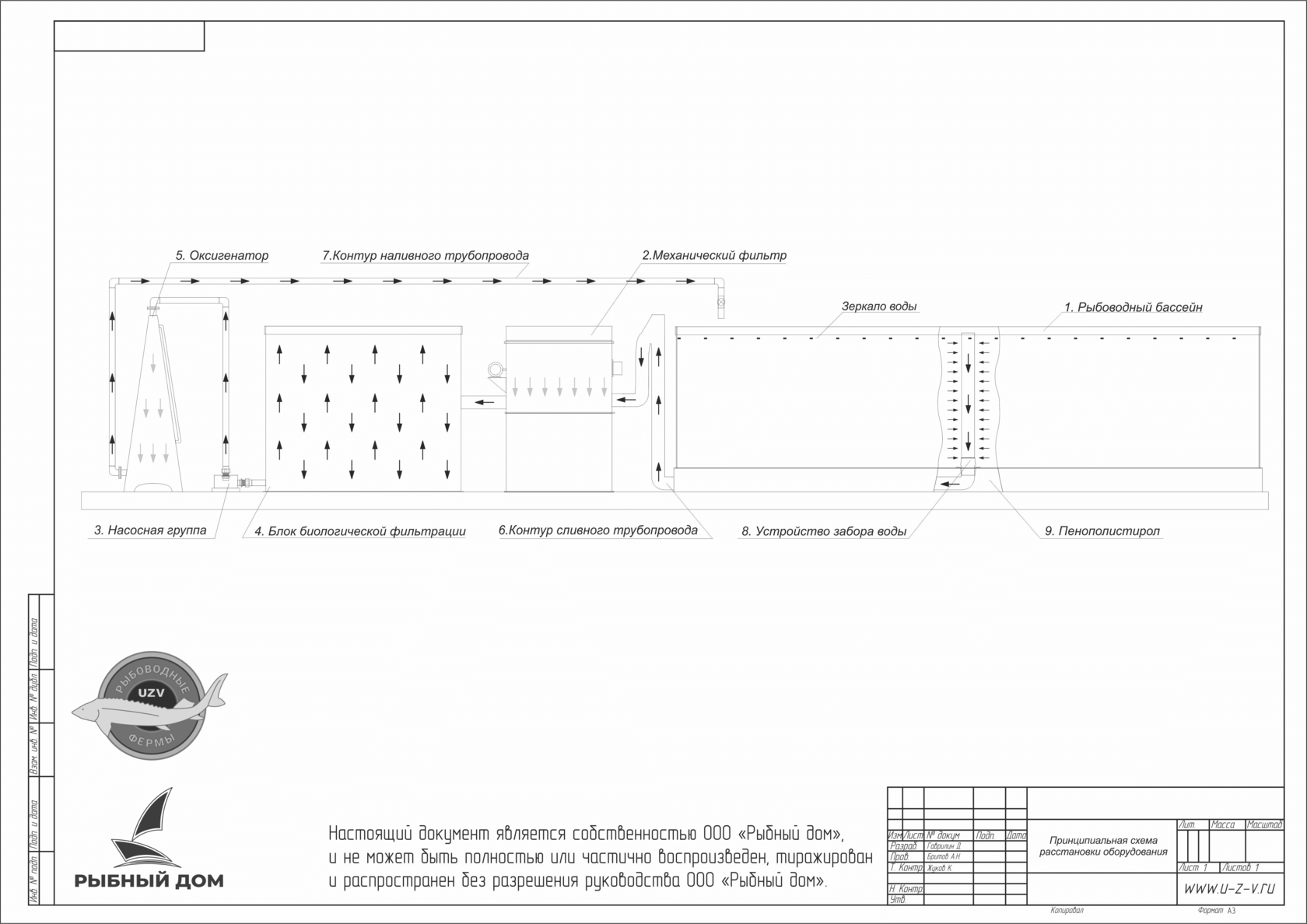

1. Выростной бассейн (вариант исполнения №1 или №2)

2. Механический барабанный фильтр

3. Насосная группа

4. Блок биологической фильтрации, дегазации

5. Оксигенатор

6. Сливной трубопровод

7. Наливной трубопровод

8. Устройство забора воды из рыбоводного бассейна

1. Рыбоводный бассейн - предназначен для интенсивного выращивания гидробионтов. Может применяться для подращивания личинки различных пород рыб, подращивания малька, выращивания рыбы до товарной массы.

1.1. Габаритные размеры: Диаметр 5000 мм. Высота 1200 мм. Объем воды 21,6 м.куб. Количество — 1 шт.

1.2. Габаритные размеры: Диаметр 4000 мм. Высота 1200 мм. Объем воды 27,6 м.куб. Количество — 2 шт.


2. Механический барабанный фильтр – предназначен для очистки поступающей из рыбоводных бассейнов воды от механических примесей (фекалий, остатков корма, осадков и др. механических частиц). В комплектацию фильтра входят: пульт управления промывочным насосом, датчики уровня, промывочный насос.


3. Насосная группа – обеспечивает необходимый водооборот в системе УЗВ.


4. Блок биологической фильтрации, дегазациии - предназначен для очистки воды биологическим методом от азотистых соединений, образующихся в рыбоводных бассейнах в результате естественных процессов, связанных с выращиванием рыбы, удаление углекислого газа.


5. Оксигенатор – низконапорный кислородный конус, предназначен для насыщения воды кислородом свыше 100%. Чистый кислород подается в оксигенатор из внешнего источника, кислородного концентратора (в комплект не входит).


6. Сливной трубопровод – обеспечивает движение загрязненной воды из рыбоводного бассейна, в барабанный механический фильтр, для очистки от твердых примесей.


7. Наливной трубопровод – обеспечивает подачу очищенной и обогащенной кислородом воды непосредственно в рыбоводный бассейн.


8. Устройство забора воды из рыбоводного бассейна – обеспечивает централизованный забор воды из рыбоводного бассейна, удаление взвешенных частиц из толщи воды. Не допускает попадание рыбы в систему трубопроводов и фильтрации.

Описание принципа работы UZV 2000:


Вода с твердыми частицами с помощью устройства забора воды (8) из рыбоводного бассейна (1) по системе сливного трубопровода (6) попадает в барабанный механический фильтр (2). Проходя сквозь фильтрующие элементы происходит очищение воды от твердых частиц и продуктов жизнедеятельности рыбы. Удаленные частицы смываются с фильтрующего элемента, попадают в приемный лоток и далее в систему канализации.


Вода, очищенная от посторонних примесей, попадает в биологический фильтр (4), где происходят процессы денитрификации и биологической очистки воды


Далее насосом (3) вода забирается с биологического фильтра и подается в оксигенатор (5), где происходит её насыщение кислородом свыше 100%. Обогащенная кислородом вода по системе наливного трубопровода (7) попадает обратно в рыбоводный бассейн.

6.1. Габаритные размеры рыбоводных бассейнов: Диаметр 5000 мм. Высота 1200 мм. Объем воды 21,6 м.куб. Количество рыбоводных бассейнов — 1 шт.

6.2. Механический барабанный фильтр

6.3. Насосная группа

6.4. Блок биологической фильтрации, дегазациии

6.5. Оксигенатор

6.6. Сливной трубопровод

6.7. Наливной трубопровод

6.8. Устройство забора воды из рыбоводного бассейна

7.1. Габаритные размеры рыбоводных бассейнов: Диаметр 4000 мм. Высота 1200 мм. Объем воды 27,6 м.куб. Количество рыбоводных бассейнов — 2 шт.

7.2. Механический барабанный фильтр

7.3. Насосная группа

7.4. Блок биологической фильтрации, дегазациии

7.5. Оксигенатор

7.6. Сливной трубопровод

7.7. Наливной трубопровод

7.8. Устройство забора воды из рыбоводного бассейна

№ п/п

1

Наименование

Мотор-редуктор барабанного механического фильтра

Мощность, кВт

Тип

0,18

Однофазный/трехфазный

2

Промывочный насос барабанного механического фильтра

0,37

Однофазный/трехфазный

3

Воздушный компрессор

0,6-1,5

Однофазный/трехфазный

4

Насос циркуляционный

1,1

Однофазный/трехфазный

1. Возможность приема сбрасываемой оборотной воды ≈ 2,5 м³/сутки.

2. Обеспечение необходимой электрической мощностью для функционирования UZV 2000.

3. Подпиточная вода (не хлорированная)- не менее 2,5 м³/сутки

4. Качество воды согласно «ПДК и ОБУВ для воды водных объектов, имеющих рыбохозяйственное значение».

5. Освещенность, подобранная для конкретного выращиваемого типа рыбы – должна максимально соответствовать естественным условиям обитания.

1. УЗВ «UZV 2000» - 1 шт.

2. Паспорт изделия - 1 шт.

УЗВ «UZV 2000» изготовлено и принято в соответствии с обязательными требованиями государственных стандартов, действующей документацией и признано годным к эксплуатации.

Начальник ОТК

М.П.
_____________________________
(личная подпись, расшифровка подписи)

_____________________________
(год, месяц, число)

12.1. Предприятие - изготовитель гарантирует соответствие устройства требованиям технических условий.

12.2. Гарантийные обязательства распространяются на все детали, узлы и агрегаты модуля и составляют 1 год.

12.3. В случае несоблюдения потребителем условий эксплуатации устройства предприятие - изготовитель не несет гарантийных обязательств.

12.4. Рекламационные требования следует направлять по адресу: 410002, Саратовская обл., Саратов г., Мичурина ул. д. 150/154


Дата выпуска: _____________________________


Изготовитель: ООО «Рыбный дом», 410002, Саратовская обл., Саратов г., Мичурина ул. д. 150/154


Особые отметки (для гарантийного обслуживания: характер неисправностей)

_____________________________

_____________________________

_____________________________

№

1

Наименование

Мотор-редуктор барабанного механического фильтра

Мощность

Тип

0,18 кВт

Однофазный
/трехфазный

2

Промывочный насос барабанного механического фильтра

0,37 кВт

Однофазный
/трехфазный

3

Воздушный компрессор

0,6-1,5 кВт

Однофазный
/трехфазный

4

Насос циркуляционный

1,1кВт

Однофазный
/трехфазный

1. Мотор-редуктор барабанного механического фильтра мощностью 0,18 кВт (однофазный/трехфазный)

2. Промывочный насос барабанного механического фильтра мощностью 0,37кВт (однофазный/трехфазный)

3. Воздушный компрессор мощностью от 0,6 кВт до1,5 кВт (однофазный/трехфазный)

4. Насос циркуляционный мощностью 1,1 кВт (однофазный/трехфазный)
